Conception de vibrocompactage à Dunkerque : maîtrise des sols portuaires

Sous-estimer la compacité des remblais sableux à Dunkerque, c’est s’exposer à des tassements différentiels que l’on ne rattrape pas une fois la structure coulée. Dans le tissu industrialo-portuaire dunkerquois, une part importante des terrains plats provient d’apports hydrauliques issus du dragage : des sables propres, souvent lâches, que le battage seul ne suffit pas à densifier en profondeur. La conception de vibrocompactage intervient précisément ici. Elle définit la maille de traitement, l’énergie à appliquer et le phasage pour homogénéiser le sol avant toute fondation superficielle. À Dunkerque, le niveau de la nappe phréatique — proche de la surface, autour de 2 m sous le terrain naturel — impose de caler les passes de compactage au-dessus du toit de la nappe, faute de quoi l’efficacité chute brutalement. Avant de lancer un traitement par vibrocompactage, nous croisons systématiquement les données avec l’essai CPT pour repérer les lentilles de vase intercalées qui bloqueraient la transmission des ondes de cisaillement.

Un sable propre saturé ne se vibrocompacte pas sous l’eau : c’est la règle d’or que nous rappelons à chaque projet dunkerquois.

Méthodologie et portée

Le développement de Dunkerque a été rythmé par l’extension du port : d’abord le bassin de commerce au XIXᵉ siècle, puis la zone industrialo-portuaire de Grande-Synthe et de Loon-Plage, gagnée sur les wateringues et les dunes arasées. Cette succession de polders et de remblais maritimes explique pourquoi le sous-sol dunkerquois alterne entre sables éoliens résiduels et sables roulés d’origine marine. La conception de vibrocompactage doit composer avec cette hétérogénéité. Un maillage trop lâche laisse des zones non traitées sous les futures dallages ; un maillage trop serré surconsolide inutilement et augmente les coûts. Le vibrocompactage à Dunkerque vise typiquement une densité relative supérieure à 70 %, contrôlée par des essais avant et après traitement — pénétromètre dynamique ou CPT. Pour les ouvrages plus sensibles au tassement, comme les cuves de stockage, nous recommandons d’associer le vibrocompactage à un contrôle croisé par MASW qui valide l’homogénéité du profil de vitesse des ondes S sur toute la surface traitée.

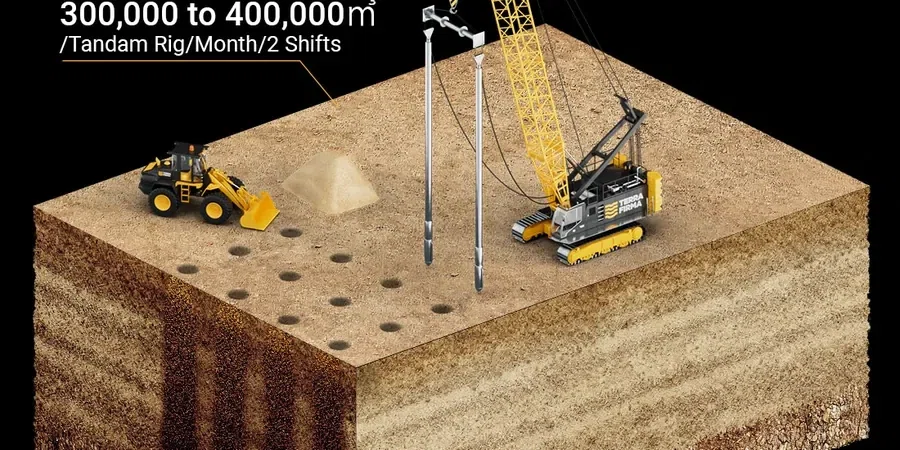

Conception de vibrocompactage à Dunkerque : maîtrise des sols portuaires

Considérations locales

La norme NF EN 14731 recommande de justifier le traitement par des essais in situ avant et après compactage, et le contexte dunkerquois renforce cette exigence. En bordure de darse ou sur les terre-pleins récents, le risque majeur reste la liquéfaction sous sollicitation sismique modérée — Dunkerque se situe en zone de sismicité 2, mais les sables lâches saturés amplifient le phénomène. Une conception de vibrocompactage insuffisamment dimensionnée peut réduire le potentiel de liquéfaction sans le supprimer, ce qui expose les installations classées à un tassement brutal en cas de séisme. L’autre point de vigilance, c’est la proximité des ouvrages existants : les vibrations induites par le vibreur peuvent déstabiliser des maçonneries anciennes ou des canalisations enterrées si le fuseau de sécurité n’est pas calculé projet par projet. Nous intégrons ces contraintes dans la note de calcul dès la phase de conception.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.biz

Normes applicables

NF EN 14731 : Exécution des travaux géotechniques spéciaux - Vibrocompactage, NF P 94-500 : Missions géotechniques (mission G3 de suivi), ASTM D4253/D4254 : Densité relative des sols sans cohésion, Recommandations CFMS sur la liquéfaction (Guide CFMS 2018)

Services techniques associés

Dimensionnement du plan de compactage

Définition de la maille, de l’énergie par passe et du nombre de reprises, sur la base d’abaques Seed & Idriss et de l’interprétation des CPT préalables. Rédaction du cahier des charges pour consultation des compacteurs.

Contrôle et suivi du traitement

Supervision des passes de vibrocompactage avec enregistrement continu des paramètres machine, tests croisés au pénétromètre dynamique ou au CPT après traitement, rapport de conformité pour le maître d’ouvrage.

Paramètres typiques

Paramètre	Valeur typique
Profondeur de traitement typique	4 à 12 m selon la puissance du vibreur
Densité relative visée (Dr)	≥ 70 % (référence ASTM D4253)
Maillage courant	triangulaire 2,5 m à 3,5 m d’entraxe
Fréquence du vibreur	30 à 50 Hz en phase de compactage
Contrôle en continu	enregistrement de l’intensité et de la profondeur
Ratio de substitution des vides	calculé par passes successives (Seed & Idriss)

FAQ

Quel budget prévoir pour une conception de vibrocompactage à Dunkerque ?

Pour une mission de conception avec suivi de chantier sur une surface comprise entre 800 et 2 500 m², le budget se situe généralement entre 1 520 € et 4 610 € hors taxes. Le montant varie selon l’ampleur de la campagne de contrôle et le nombre de passes à superviser.

Le vibrocompactage fonctionne-t-il dans les sables de remblai du port ?

Oui, à condition que le sable soit propre et que la nappe ne soit pas trop haute. Le vibrocompactage perd son efficacité sous le niveau phréatique car l’eau amortit les vibrations. Sur les terre-pleins dunkerquois, nous calons les passes au-dessus de la frange saturée et nous combinons parfois avec un rabattement temporaire de nappe.

Comment garantissez-vous que le sol a bien été compacté ?

Par un double contrôle. D’abord en temps réel, avec l’enregistrement de l’intensité de vibration et de la profondeur du vibreur. Ensuite après traitement, par une campagne de CPT ou de pénétromètre dynamique sur la maille traitée, dont les résultats sont comparés aux valeurs cibles de densité relative fixées dans la note de calcul.
