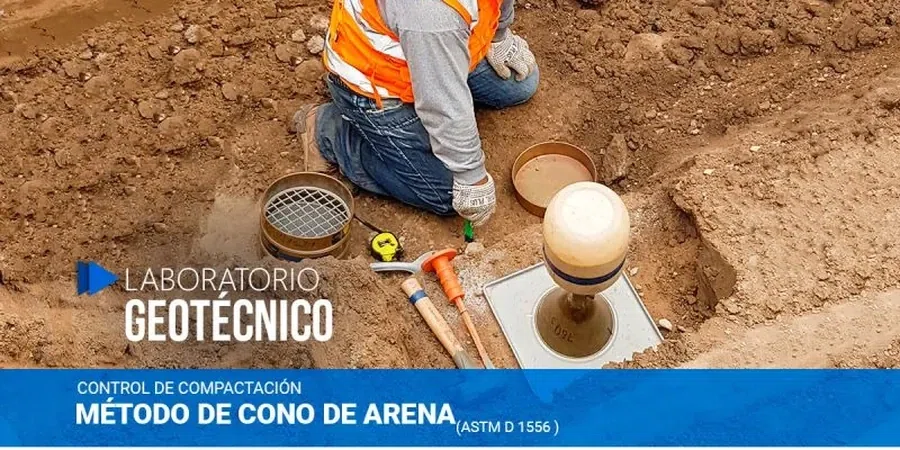

La norme NF P 94-061-3 encadre strictement la réalisation des essais de densité en place, et sur le territoire de Dunkerque, cette rigueur prend tout son sens. Entre les sables fins du cordon littoral, les remblais historiques de la zone industrialo-portuaire et les argiles des Flandres qui affleurent par endroits, un contrôle de compactage ne peut pas se résumer à une simple formalité. Dans notre pratique quotidienne, l'essai de densité sur site par méthode du cône de sable s'impose comme l'outil le plus fiable pour valider les couches de forme sous voiries lourdes ou les plates-formes logistiques qui poussent autour du Grand Port Maritime. Nous le couplons régulièrement avec un essai Proctor en laboratoire pour établir la référence de compactage avant d'aller vérifier la masse volumique sèche en place, surtout quand les matériaux traités aux liants hydrauliques sont mis en œuvre sur des épaisseurs supérieures à 30 cm. Le climat dunkerquois, avec ses embruns et ses nappes phréatiques affleurantes, ajoute une contrainte supplémentaire que nos équipes connaissent bien : un sable saturé en surface peut fausser la lecture si l'on ne purge pas correctement la zone d'essai. C'est pour cela que nous intervenons avec du matériel étalonné chaque semaine et un protocole adapté aux sols de la région.
Avec les sables de dragage et les remblais hétérogènes du Dunkerquois, un contrôle par cône de sable bien exécuté vaut mieux que dix essais indirects mal corrélés.
Méthodologie et portée
Considérations locales
Le contraste est saisissant entre l'hiver et l'été sur le littoral dunkerquois. De novembre à mars, les précipitations abondantes et les coups de vent de nord-ouest gorgent d'eau les premiers centimètres du sol, tandis que l'été, un simple épisode de sécheresse peut dessécher la croûte superficielle d'un remblai limoneux. Cette alternance humidité-sécheresse piège les entreprises qui négligent le contrôle de densité : un compactage réalisé sur un sol trop humide donne une fausse bonne valeur de densité, car l'eau agit comme lubrifiant, mais le retrait au séchage fissurera la plateforme avant même la mise en service. Nous avons déjà constaté ce phénomène sur des extensions de zones logistiques à Loon-Plage, où des dallages présentaient des tassements différentiels six mois après réception. L'essai de densité sur site permet aussi de détecter un défaut de compactage localisé, par exemple sous les regards de visite ou en bordure de talus, là où les compacteurs vibrants passent moins facilement. Dans le contexte de Dunkerque, classée en zone de sismicité 2 (faible) mais avec un aléa de liquéfaction potentiel dans les sables lâches saturés du cordon dunaire, la densification contrôlée des remblais constitue une mesure préventive simple mais fondamentale pour la tenue des ouvrages.
Normes applicables
NF P 94-061-3 (détermination de la masse volumique en place – méthode du cône de sable), NF EN 13286-2 (mélanges granulaires traités et non traités aux liants hydrauliques), NF P 94-093 (détermination de l'Optimum Proctor Normal ou Modifié), Guide Technique GTS (traitement des sols à la chaux et/ou aux liants hydrauliques), Eurocode 7 – NF EN 1997-2 (reconnaissance des terrains pour les calculs géotechniques)
Services techniques associés
Contrôle de compactage de plateformes industrielles
Essai au cône de sable sur remblais traités ou non, avec détermination du pourcentage d'OPM. Rapport d'essai avec coordonnées GPS et rattachement au plan d'exécution. Nous intervenons sur les zones logistiques de Grande-Synthe, Armbouts-Cappel et Loon-Plage.
Planche d'essai et objectif de densité
Définition des objectifs de masse volumique sèche (q4) adaptés au matériau et à l'usage final, via essai Proctor en laboratoire puis corrélation in situ sur planche d'essai. Indispensable pour les chantiers de voirie lourde sous maîtrise d'œuvre portuaire.
Diagnostic de tassement sur remblais existants
Campagne de mesures par cône de sable sur plateformes anciennes suspectées de sous-compactage, couplée à des essais au pénétromètre dynamique. Nous identifions les zones à reprendre avant mise en œuvre d'un dallage industriel.
Paramètres typiques
FAQ
Quel est le prix d'un essai de densité au cône de sable à Dunkerque ?
Pour un contrôle de densité sur site par méthode du cône de sable dans le Dunkerquois, le tarif unitaire se situe généralement entre 100 € et 110 € par point d'essai, hors frais de déplacement. Ce prix inclut la réalisation de l'essai, la pesée sur place, le calcul de la masse volumique sèche et la comparaison avec la référence Proctor. Si vous prévoyez une campagne de plusieurs points sur la même journée, nous établissons un devis dégressif selon le volume total.
Quelle est la différence entre l'essai au cône de sable et un essai au pénétromètre dynamique ?
L'essai au cône de sable mesure directement la masse volumique sèche en place, ce qui permet de calculer le pourcentage de compactage par rapport à l'Optimum Proctor. C'est une mesure physique directe. Le pénétromètre dynamique, lui, mesure une résistance à l'enfoncement, qui peut être corrélée à la densité mais dépend aussi de la teneur en eau et de la granulométrie. Pour le contrôle de compactage de remblais, la norme NF P 94-061-3 impose une mesure de densité directe : le cône de sable reste la méthode de référence.
Sur quels types de sols l'essai au cône de sable est-il le plus fiable ?
La méthode du cône de sable convient parfaitement aux sols dont le diamètre maximal des grains ne dépasse pas 50 mm, ce qui couvre la majorité des sables, graves, limons et sols traités du Dunkerquois. En revanche, sur des remblais très grossiers ou des enrochements, le volume de la cavité devient trop irrégulier pour garantir une précision acceptable. Dans ces cas, nous préconisons d'autres méthodes comme l'essai au densitomètre à membrane ou le remplacement de sol par un grand volume d'eau.
Quand faut-il réaliser un essai de densité après compactage d'une couche de remblai ?
L'essai doit être réalisé immédiatement après le compactage de la couche et avant la mise en œuvre de la couche suivante. Si vous attendez plusieurs jours, surtout dans le climat de Dunkerque où les précipitations sont fréquentes, la teneur en eau du sol peut varier et fausser le résultat. Nous conseillons de programmer l'intervention du laboratoire le jour même du compactage final de la couche, avec un délai de prévenance de 24 à 48 heures pour nos équipes.
