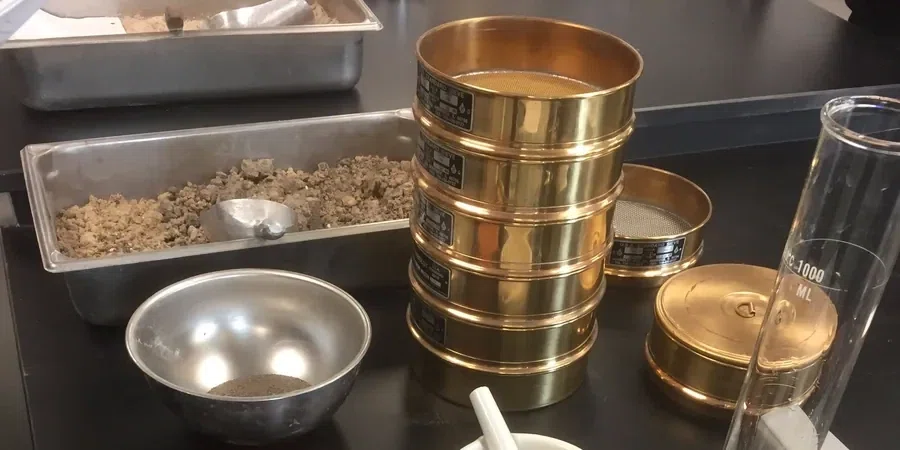

L’humidité saline quasi permanente du littoral dunkerquois modifie sensiblement le comportement des sols fins, et une simple description visuelle ne suffit jamais pour dimensionner un ouvrage. Sur un territoire où l’argile des Flandres côtoie les sables de dune et les remblais industrialo-portuaires, l’analyse granulométrique combinant tamisage à sec et sédimentométrie par hydromètre devient un préalable incontournable. La norme NF P94-056 et la norme NF P94-057 encadrent ces essais, que notre laboratoire réalise sous accréditation COFRAC pour déterminer avec précision la courbe granulométrique complète, du gravier jusqu’aux particules inférieures à 2 microns. Cette courbe conditionne directement le choix des matériaux de remblai, la formulation des bétons exposés aux embruns, et la vérification des critères de filtration dans les ouvrages hydrauliques. Avant toute campagne de reconnaissance, nous recommandons d’ailleurs de coupler cette analyse avec un essai au pénétromètre statique pour caler la stratigraphie fine des couches compressibles qui caractérisent le sous-sol du Dunkerquois.
Une courbe granulométrique mal définie à Dunkerque, c’est le risque de choisir un matériau inadapté aux cycles de marée et aux remontées capillaires salines.
Considérations locales
Sur le terrain, on observe souvent que les sables dunaires du littoral, très propres en surface, renferment des lentilles limoneuses à quelques mètres de profondeur. Ignorer ces hétérogénéités granulométriques conduit à des tassements différentiels sous les radiers et les dallages des bâtiments logistiques de la zone portuaire. Le risque est accru lorsqu’un projet repose sur l’hypothèse d’un sol purement sableux, alors que la fraction argileuse, même minoritaire, suffit à modifier la perméabilité et la résistance au cisaillement. Une analyse granulométrique complète par tamisage et hydromètre permet d’identifier ces passants fins avant le début des terrassements, évitant ainsi des adaptations coûteuses en phase chantier. Dans le Dunkerquois, où le toit de la nappe phréatique fluctue avec les marées, la moindre variation de la proportion d’argile impacte directement les délais de consolidation et la stabilité des fouilles blindées.
Vidéo explicative
Normes applicables
NF P94-056 (analyse granulométrique par tamisage à sec après lavage), NF P94-057 (analyse granulométrique par sédimentation), EN ISO 17892-4 (reconnaissance et essais géotechniques – granulométrie), NF P11-300 (classification des matériaux – GTR), Eurocode 7 – NF EN 1997-1 (reconnaissance des terrains pour le calcul géotechnique)
Services techniques associés
Analyse granulométrique GTR complète
Tamisage par voie humide sur série AFNOR et sédimentométrie à l'hydromètre pour les sols fins, avec établissement de la courbe complète et classification selon le guide GTR.
Essais croisés pour formulation de béton
Détermination du fuseau granulaire des sables de dune et graviers de mer, essai au bleu de méthylène (VBS) et équivalent de sable pour valider la propreté des granulats destinés aux bétons exposés aux embruns.
Contrôle de filtres et drains
Vérification des critères de Terzaghi pour les filtres granulaires des ouvrages portuaires et des drains de tranchée, par analyses granulométriques avant mise en œuvre sur les chantiers de la zone industrialo-portuaire.
Paramètres typiques
FAQ
Pourquoi réaliser une analyse granulométrique par sédimentométrie en plus du tamisage à Dunkerque?
Les sols du Dunkerquois contiennent souvent une fraction fine silto-argileuse héritée des dépôts marins flandriens. Le tamisage seul ne descend pas en dessous de 80 µm ; la sédimentométrie par hydromètre, conforme à la NF P94-057, mesure les particules jusqu'à 2 µm. Cela permet de quantifier la teneur en argile, paramètre déterminant pour évaluer la sensibilité au retrait-gonflement et la perméabilité des sols de fondation.
Quel est le délai pour obtenir une courbe granulométrique complète?
Le délai standard de rendu d'un rapport d'analyse granulométrique avec tamisage et sédimentométrie est de trois à cinq jours ouvrés après réception de l'échantillon au laboratoire. Ce délai inclut le séchage, le tamisage par voie humide, la sédimentation et la rédaction du procès-verbal avec la courbe granulométrique.
Combien coûte une analyse granulométrique avec tamisage et hydromètre?
Pour un essai complet incluant le tamisage par voie humide et la sédimentométrie, le prix se situe généralement entre 90 € et 150 € hors taxes, selon le volume d'échantillons et la complexité du prétraitement requis pour disperser les argiles.
