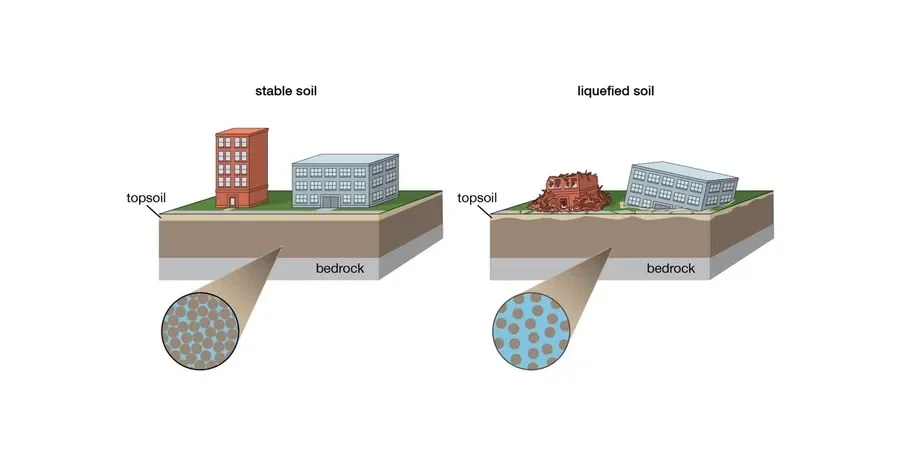

Le raccourci le plus fréquent sur les chantiers dunkerquois consiste à commander une simple campagne de sondages pressiométriques en ignorant le risque sismique. Or, la carte de zonage impose depuis 2011 une vérification systématique du potentiel de liquéfaction pour toute la bande littorale. Les sables fins du Quaternaire, saturés par la nappe phréatique affleurante à moins de deux mètres, réunissent les trois conditions critiques : granulométrie vulnérable, saturation permanente et accélération au rocher de référence. Notre équipe de laboratoire intervient en amont de la phase G2 AVP pour dimensionner les essais in situ, coupler les sondages SPT avec des prélèvements intacts et déclencher les cycles triaxiaux cycliques si le facteur de sécurité descend sous le seuil réglementaire.
Un sable saturé classé non liquéfiable au CPT peut basculer en zone critique après correction des fines : le diable se cache dans la granulométrie.
Considérations locales
L'arrêté du 22 octobre 2010 classe Dunkerque en zone de sismicité 2, mais le microzonage local impose des vérifications bien plus strictes que ce que la carte nationale laisse supposer, en raison de la présence d'une nappe phréatique haute et de l'épaisseur importante des dépôts sableux. Le risque principal ne réside pas dans l'effondrement brutal d'un bâtiment, mais dans la perte de capacité portante des fondations superficielles par tassement différentiel post-séisme. Les silos du Grand Port, les bassins de rétention et les murs de quai sont particulièrement exposés aux déplacements latéraux induits par la liquéfaction des couches sous-jacentes. L'application de la norme NF EN 1998-5, annexe B, exige le calcul du facteur de sécurité pour chaque horizon sableux rencontré jusqu'à 20 mètres de profondeur, avec une analyse de sensibilité sur trois scénarios de magnitude.
Normes applicables
NF EN 1998-5 (Eurocode 8) – Annexe B : vérification à la liquéfaction, NF EN 1998-1 / NF EN 1998-5 – Règles de conception parasismique, NF P 94-074 – Essais triaxiaux cycliques sur sols, Guide AFPS – Méthodologie d'évaluation de l'aléa liquéfaction (2020), Arrêté du 22 octobre 2010 – Zonage sismique de la France
Services techniques associés
Reconnaissance in situ couplée SPT-CPT
Campagne de pénétromètre statique avec mesure du rapport de frottement et sondages carottés avec SPT tous les 1,5 mètres, couplés à un piézomètre pour le suivi de nappe.
Essais triaxiaux cycliques
Sollicitations non drainées à densité contrôlée selon NF P 94-074 pour déterminer le nombre de cycles déclenchant la liquéfaction initiale et le rapport de contrainte cyclique (CSR).
Analyse granulométrique et sédimentométrie
Tamisage par voie humide et sédimentométrie pour déterminer la courbe granulométrique complète et le coefficient d'uniformité Cu, paramètre d'entrée des corrélations CPT.
Modélisation numérique de l'aléa
Calcul du facteur de sécurité (FS) pour chaque strate et estimation des déplacements post-liquéfaction par méthode simplifiée (indice LPI) ou analyse éléments finis avec loi de comportement UBCSAND.
Paramètres typiques
FAQ
Quel est le coût d'une étude de liquéfaction complète sur un site à Dunkerque ?
Pour une parcelle standard nécessitant 2 à 3 sondages CPT couplés à un carottier SPT, suivis d'une série de 3 essais triaxiaux cycliques et de l'analyse granulométrique associée, le budget se situe généralement entre €2.300 et €3.500. Ce montant couvre la phase terrain, les essais de laboratoire accrédités COFRAC et le rapport de calcul avec facteur de sécurité selon l'Eurocode 8.
À partir de quelle profondeur de nappe la liquéfaction devient-elle un risque à Dunkerque ?
La nappe phréatique à Dunkerque oscille entre 1,5 et 3,0 mètres sous le terrain naturel selon la saison et la proximité des bassins portuaires. Dès que le sol saturé se trouve à moins de 15 mètres de profondeur et que l'accélération sismique dépasse 0,7 m/s², l'Eurocode 8 exige une vérification systématique du potentiel de liquéfaction pour tous les ouvrages de catégorie d'importance II et supérieure.
Quelle est la différence entre l'approche CPT et SPT pour détecter la liquéfaction ?
Le CPT fournit un profil continu de résistance de pointe (qc) et de pression interstitielle (u2) avec une résolution centimétrique, ce qui permet de repérer les lentilles sableuses fines qu'un SPT classique peut traverser sans les détecter. En revanche, le SPT permet de prélever un échantillon remanié pour analyse granulométrique directe. La norme NF EN 1998-5 recommande de croiser les deux méthodes lorsque le coefficient de sécurité approche la valeur seuil de 1,25.
Quels types d'ouvrages nécessitent obligatoirement une étude de liquéfaction à Dunkerque ?
Tous les bâtiments de catégorie d'importance II, III et IV (ERP, immeubles collectifs, installations portuaires classées) implantés sur les sables dunaires ou les remblais hydrauliques. Les murs de quai, les silos, les réservoirs et les fondations de grues portuaires font l'objet d'une attention particulière en raison du risque de déplacement latéral post-liquéfaction, même pour des magnitudes modérées.
