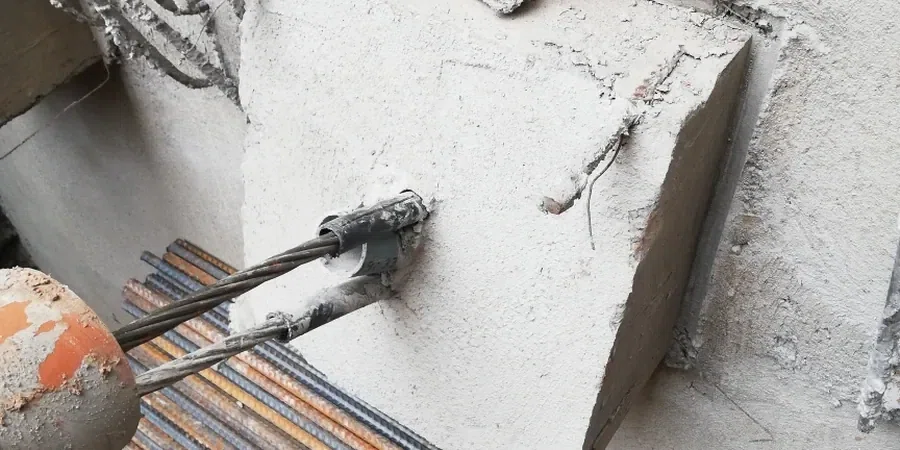

Un chantier de quai à l'entrée du port Est, sur des remblais vaseux flandriens. Le terrassement descendait à 6,50 m et la palplanche de tête commençait à fléchir sous la poussée des sables saturés. Le bureau d'études a demandé une solution immédiate : nous avons dimensionné des tirants actifs provisoires, calés à 220 kN unitaire, reprenant la butée manquante avant la coulée du radier. En contexte dunkerquois, entre les sables de la plaine maritime et les argiles des Flandres, la conception d'ancrages actifs ou passifs exige de verrouiller trois paramètres : la capacité au scellement dans le substratum, le risque de fluage sous charge permanente et la protection anticorrosion en milieu salin. Chaque tirant est vérifié par essai de traction in situ jusqu'à 1,3 fois la charge de service. Nous intervenons sur des ouvrages de soutènement, des parois moulées, des fonds de fouille en zone inondable et des renforcements de digues. Le dimensionnement intègre les normes NF P 94-282 et EN 1997-1, avec une campagne géotechnique préalable systématique. Pour mieux cerner le comportement du sol avant forage, nous combinons souvent l'analyse avec un essai CPT qui donne le profil continu de résistance, surtout dans les niveaux lâches intercalés entre deux couches portantes. La réactivité est notre marque de fabrique sur ce territoire où la nappe phréatique affleure à moins de 1,5 m et où les marées influencent directement la stabilité des excavations.
Un ancrage à Dunkerque se dimensionne d'abord pour le fluage des argiles flandriennes, ensuite pour la résistance au cisaillement.
Méthodologie et portée
Considérations locales
La centrale d'injection et son malaxeur colloïdal arrivent sur site avant 7 heures du matin. Le flexible haute pression est purgé à l'eau claire, puis le coulis est pompé en continu dans le tube à manchettes jusqu'à refus. Sur un chantier à Dunkerque, le risque principal n'est pas la rupture du câble, mais la perte de confinement en tête de forage quand les sables lâches du fond de fouille se mettent en suspension sous l'effet de la marée montante. Nous avons vu des tirants correctement dimensionnés devenir inefficaces en deux cycles de marée parce que l'étanchéité du massif de réaction n'avait pas été calée sur le niveau piézométrique maximal. Autre point critique : la corrosion sous contrainte dans les remblais industriels du port, chargés en chlorures et parfois en sulfates issus d'anciennes activités métallurgiques. La classe de protection doit être surdimensionnée par rapport au fascicule 68. Enfin, les argiles flandriennes présentent un fluage lent mais continu : un ancrage passif mal dimensionné peut perdre 15 % de sa capacité en trois ans si le coefficient de fluage n'a pas été mesuré en laboratoire sur carotte intacte.
Normes applicables
NF P 94-282 (calcul géotechnique, ouvrages de soutènement), NF P 94-153 (essai statique de tirant d'ancrage), EN 1997-1 Eurocode 7 (dimensionnement géotechnique), NF EN 1537 (exécution des travaux géotechniques spéciaux, tirants d'ancrage)
Services techniques associés
Dimensionnement et notes de calcul d'ancrages
Calcul de la capacité au scellement selon la méthode pressiométrique (Ménard), vérification de la stabilité d'ensemble au glissement et au renversement, modélisation aux éléments finis pour les soutènements multi-niveaux. Rédaction du cahier des charges forage-injection et des plans d'exécution conformes à la NF EN 1537.
Contrôle de mise en œuvre et essais de traction
Suivi de foration avec enregistrement des paramètres, contrôle de la pression et du volume de coulis injecté, essais de mise en tension au vérin calibré avec mesure des déplacements en tête. Rapport d'essai avec courbes charge-déplacement et validation de la charge critique de fluage selon NF P 94-153.
Paramètres typiques
FAQ
Quelle est la différence entre un ancrage actif et un ancrage passif ?
Un ancrage actif est mis en tension immédiatement après l'injection et bloque la déformation du soutènement dès le début, ce qui est indispensable en site urbain à Dunkerque où les mitoyens ne tolèrent aucun déplacement. Un ancrage passif ne travaille qu'une fois le sol en mouvement ; il est utilisé en renforcement de talus ou en stabilisation de glissements lents, notamment dans les argiles flandriennes.
Combien coûte la conception d'un ancrage actif à Dunkerque ?
L'étude complète incluant le dimensionnement, les notes de calcul et la rédaction du cahier de forage se situe entre 980 € et 3 300 €, selon la complexité de l'ouvrage, le nombre de files de tirants et les investigations géotechniques complémentaires nécessaires.
Quelle norme encadre les essais de traction sur site ?
Les essais sont réalisés conformément à la norme NF P 94-153, qui définit la procédure de mise en charge par paliers successifs avec mesure des déplacements en tête. Chaque tirant est testé à 1,3 fois la charge de service pour les ancrages provisoires et jusqu'à 1,5 fois pour les définitifs.
Pourquoi la protection anticorrosion est-elle cruciale à Dunkerque ?
L'environnement portuaire et les remblais industriels historiques exposent les aciers à des teneurs élevées en chlorures et en sulfates. Sans une double gaine PEHD et un scellement au coulir résistant aux sulfates, la corrosion sous contrainte peut entraîner la rupture fragile du tirant en moins de dix ans.
