Avec une population de près de 90 000 habitants répartis sur un territoire portuaire majeur, Dunkerque concentre des infrastructures énergétiques, portuaires et urbaines qui exigent une connaissance précise du sous-sol. La mesure du VS30 par méthode MASW devient incontournable quand les projets touchent les formations quaternaires typiques de la plaine maritime : limons flandriens compressibles, sables dunaires et argiles des polders. L'arrêté du 22 octobre 2010 relatif à la classification parasismique impose une caractérisation dynamique des sols pour les bâtiments de catégorie d'importance III et IV. Nous déployons des dispositifs de 24 à 48 géophones couplés à une source sismique adaptée aux emprises urbaines, souvent contraintes sur le tissu dunkerquois dense. Pour les sites en comblement de chenal ou les zones industrialo-portuaires, il est fréquent de coupler l'analyse MASW avec des sondages SPT afin de corréler directement N60 et Vs, ou avec des essais CPT pour affiner le modèle géotechnique sur les profils de résistance de pointe.
Le contraste entre les sables dunaires compacts du cordon littoral et les limons mous de la plaine maritime génère des profils VS30 très hétérogènes sur quelques centaines de mètres.
Méthodologie et portée
Considérations locales
La plaine maritime dunkerquoise repose sur une épaisse pile sédimentaire quaternaire où les limons flandriens et les argiles de la plaine des wateringues atteignent par endroits 15 mètres de puissance avant le toit de l'Yprésien argileux. Cette configuration molle sur substratum rigide piège les ondes de surface et amplifie les sollicitations sismiques dans la gamme de périodes 0,1 à 0,5 seconde, critique pour les bâtiments de 2 à 5 étages typiques du centre-ville reconstruit. Un VS30 inférieur à 180 m/s classe le site en catégorie C ou D, avec des coefficients d'amplification qui peuvent doubler l'accélération spectrale de calcul. L'aléa sismique des Flandres, modéré mais non négligeable (zone 2 selon le zonage national), combiné aux tassements différentiels des remblais portuaires et au risque de liquéfaction des sables lâches saturés sous la nappe, exige une caractérisation dynamique rigoureuse. La microzonation locale intègre ces contrastes, et un microzonage sismique à l'échelle parcellaire devient pertinent dès que l'emprise dépasse le seuil de la construction courante.
Normes applicables
NF EN 1998-1:2005 (Eurocode 8) – Règles parasismiques et classes de sol, NF P 94-500 – Missions géotechniques (G1 à G4), Arrêté du 22 octobre 2010 – Classification parasismique des bâtiments, Décret n°2010-1254 – Nouveau zonage sismique de la France
Services techniques associés
Prospection MASW active 1D et 2D

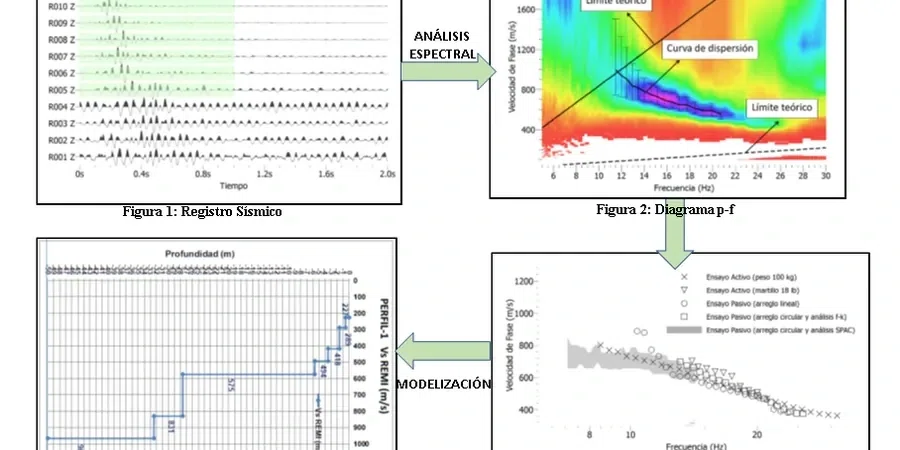

Acquisition en ligne de 24 à 48 géophones pour extraire la courbe de dispersion et inverser le profil Vs jusqu'à 30 m. Analyse par transformée f-k, pointé spectral et inversion du mode fondamental.
Calcul VS30 et classification Eurocode 8
Détermination de la vitesse moyenne harmonique sur 30 mètres, affectation de la classe de sol (A à E) et définition du coefficient de site S pour le calcul sismique réglementaire.
Couplage MASW – essais géotechniques in situ
Corrélation des profils Vs avec les résultats de sondages pressionnétriques, CPT ou SPT pour un modèle géotechnique complet intégrant comportement statique et dynamique du sous-sol dunkerquois.
Paramètres typiques
FAQ
Quel est le prix d'une campagne MASW / VS30 à Dunkerque ?
Le coût d'une étude MASW pour classification VS30 sur Dunkerque se situe entre 1 570 € et 2 660 €, variable selon le nombre de lignes sismiques, la longueur des dispositifs et les contraintes d'accès (zones portuaires réglementées, emprises urbaines exigües).
À partir de quand l'Eurocode 8 impose-t-il une mesure de VS30 ?
Pour les bâtiments de catégorie d'importance II, III et IV en zone sismique 2 ou supérieure, la classification du sol selon l'Eurocode 8 (NF EN 1998-1) peut être établie par mesure directe de VS30. La méthode MASW évite le recours par défaut à la classe D, souvent pénalisante, en démontrant un VS30 réel supérieur au seuil forfaitaire. L'arrêté du 22 octobre 2010 précise les catégories concernées.
Comment la nappe phréatique haute des polders influence-t-elle les mesures MASW ?
La saturation des limons et sables fins sous une nappe affleurante, typique des polders dunkerquois, ne dégrade pas la propagation des ondes de Rayleigh : elle modifie la rigidité effective du squelette granulaire par effet de pression interstitielle. Le profil Vs intègre cet effet, mais il faut le corréler avec des essais en place (piézométrie, CPTu) pour ne pas confondre une chute de vitesse liée à la saturation avec une baisse réelle de compétence mécanique.
